SCD2-32IF SSA

Unidade central compacta IF-IF para conversão de até 32 transponders DVB-S/S2 com tecnologia SCD2 (dCSS); 4 entradas de satélite, 1 entrada de TV passiva e 1 derivada mista com nível de saída total de satélite de 127dBuV ; Ajuste de ganho de 20dB do satélite e ajuste de inclinação de 15dB do satélite .

Categoria(s): Headends IF-IF

Marca: Fracarro

Caracteres técnicos

SCD2-32IF SSA : 4 entradas de satélite, 1 entrada de TV passiva e 1 derivada mista com: nível total de saída de satélite 127dBuV ; podem ser atendidas tomadas de até 150 metros da cabeceira; Ajuste de ganho de satélite 20dB e ajuste de inclinação de satélite 15dB .
Controle Automático de Ganho (CAG) : mantém o nível de saída adequado mesmo quando a potência de entrada do transponder varia (de 55dBuV a 85dBuV).
Compatível com LNB tradicional (UX-QT LTE ) e LNB de banda larga (UX-WB LTE) para gerenciar as 4 polaridades de um satélite com apenas dois cabos .
Monitoramento de LEDs : funcionamento da peça, conexão à porta USB, correta alimentação do produto e presença de qualquer curto-circuito na entrada.
Na configuração de isofrequência ; o produto também pode ser usado para equalizar e amplificar a polaridade inteira de um satélite.
Modo Fixo (IF-IF) ou Dinâmico (acionado pelos comandos DiSEqC do decodificador SCR ou SCD2).
Inclinação configurável do sinal gerado (até 8dB, somando-se aos 15dB no modelo SCD2-32IF SSA) para compensar a perda do cabo na distribuição.
Portas de alimentação duplas para fornecer mais robustez ao sistema.

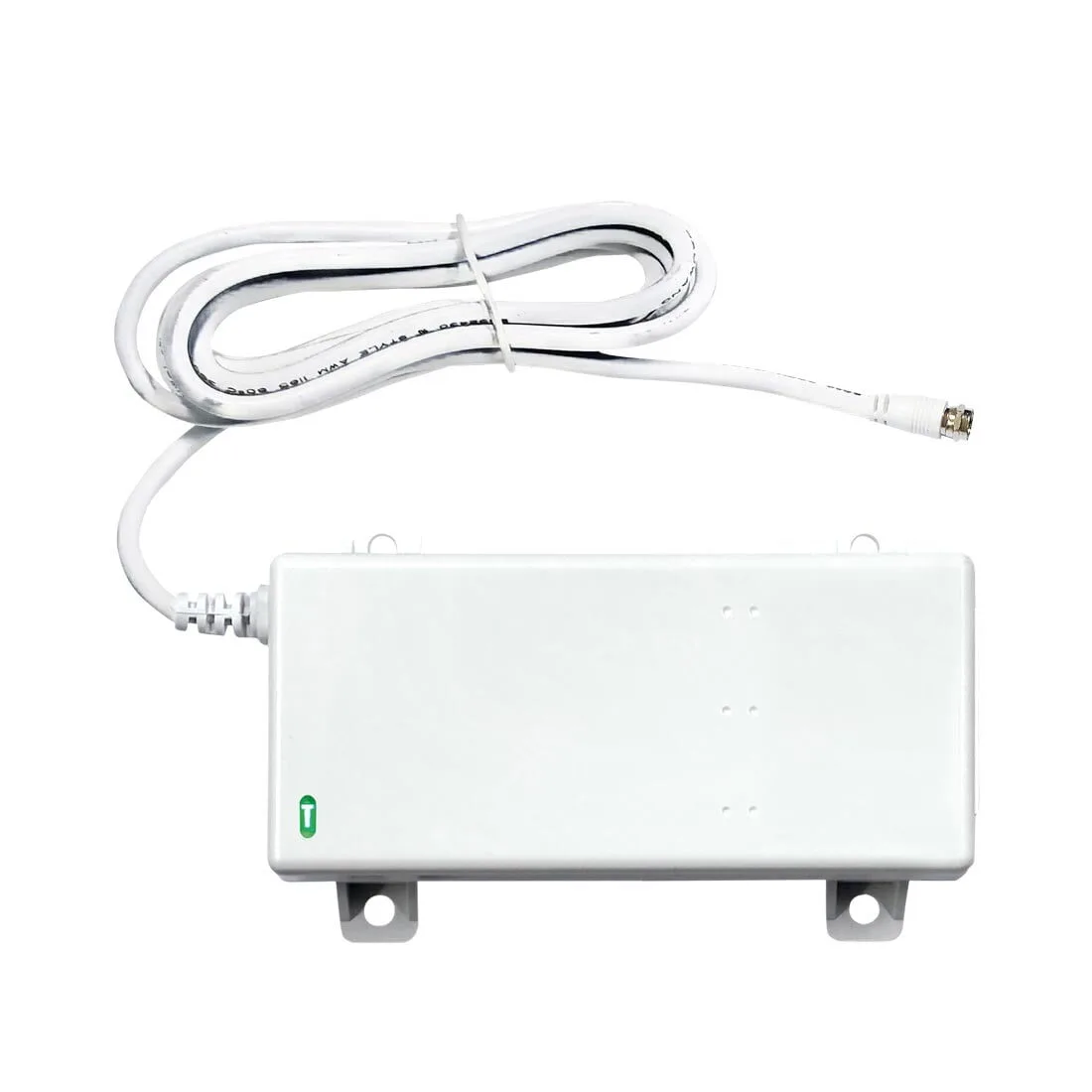

Fonte de alimentação externa PSU1430F (14V, 3A) incluída no pacote
Tamanho compacto, especialmente quando comparado a uma unidade central IF-IF equivalente com 32 filtros programáveis.
SW de configuração de PC gratuito no local, para definir através da porta USB: frequências de entrada e saída e outros parâmetros de configuração da central (nível, inclinação, …).

SENTADO
		SCD2-32IF SSA
Código		271138
Entradas		4 SÁBADOS, 1 TV
Resultados		1 SÁBADO + TV
Torneiras		1 (SÁBADO, TV)
Transponder não.		32
Largura de banda	MHz	250-2350
Ajuste de ganho	dB	20
Ajuste de inclinação SAT	dB	15
Ajuste de inclinação para transponder	dB	8 (via SW)
CAG	dBµV	55-85
Nível máximo de entrada SAT	dBµV	97
Nível máximo de saída SAT por transponder	dBµV	112
Nível máximo de saída (tom único)	dBµV	107
Nível máximo de saída	dBµV	127
televisão
Largura de banda da TV	MHz	114-790
Perda de inserção	dB	-2
Torneiras
Transponder não.		32
Método operacional		SE-SE Estático / SCR / SCD2 (dCSS)
Largura de banda SAT	MHz	950-2150
Largura de banda SAT por transponder	MHz	20-60
Precisão de frequência sat	KHz	<50
Padrões de mudança		DiSEqC-SCIF 1ª e 2ª geração (SCD / SCD2) SCR (EN50494) e SCD2 (EN50607)
Consumo
Tensão de alimentação	Vca/Hz	220-240/50-60
Plugue principal		2 com conectores F (o segundo é opcional, serve apenas para tornar a peça mais robusta)
Consumo atual sem LNB	mA	600 @12V
Consumo atual com LNB	mA	1200 @12V
Corrente máxima de alimentação SAT	mA	600 @12V
Características
Dimensões fonte de alimentação	milímetros	120x72x35
Temperatura de trabalho	°C	De -10 a +55
Isolamento SAT-SAT	dB	>35
Isolamento TV-SAT	dB	>25
Dimensões e embalagem
Peças		1
Código de barra		8016978099764
Dimensões da embalagem	milímetros	428x171x75
Dimensões do produto	milímetros	200x110x30
Peso da embalagem	Kg	0,98
